項目

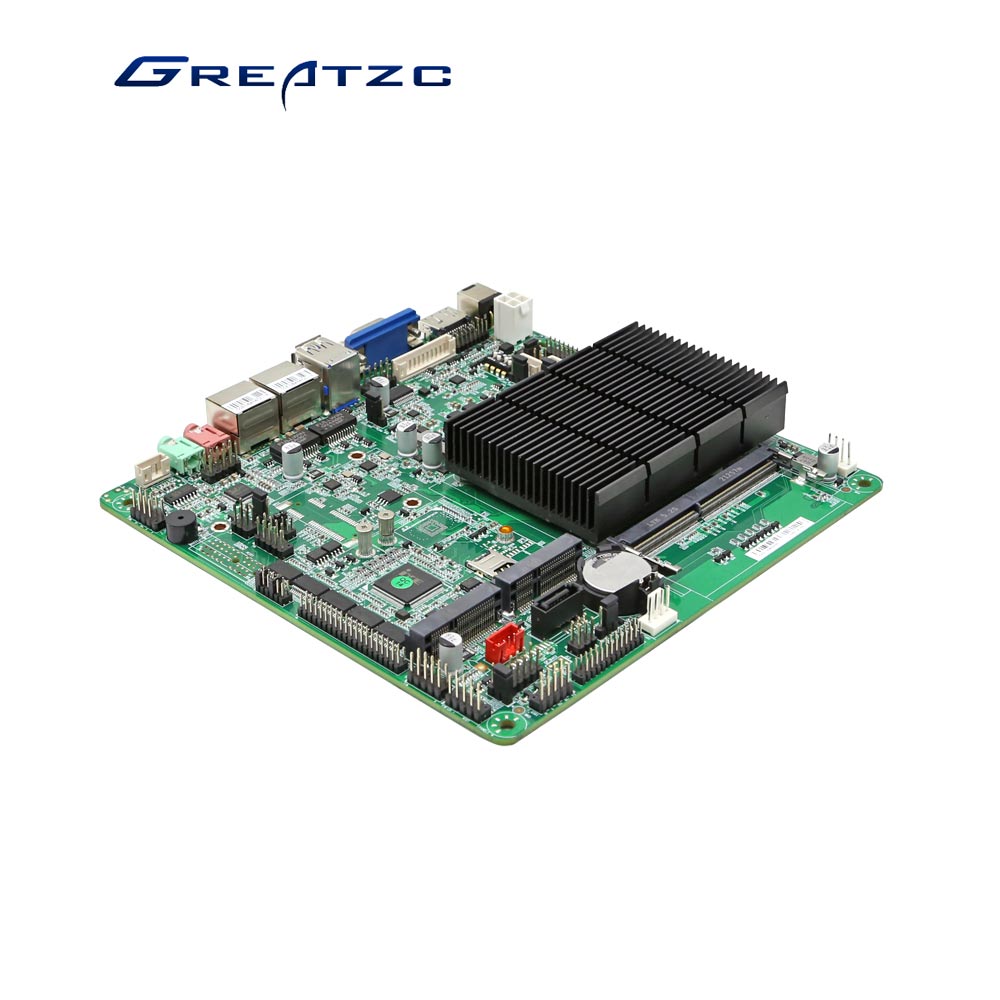

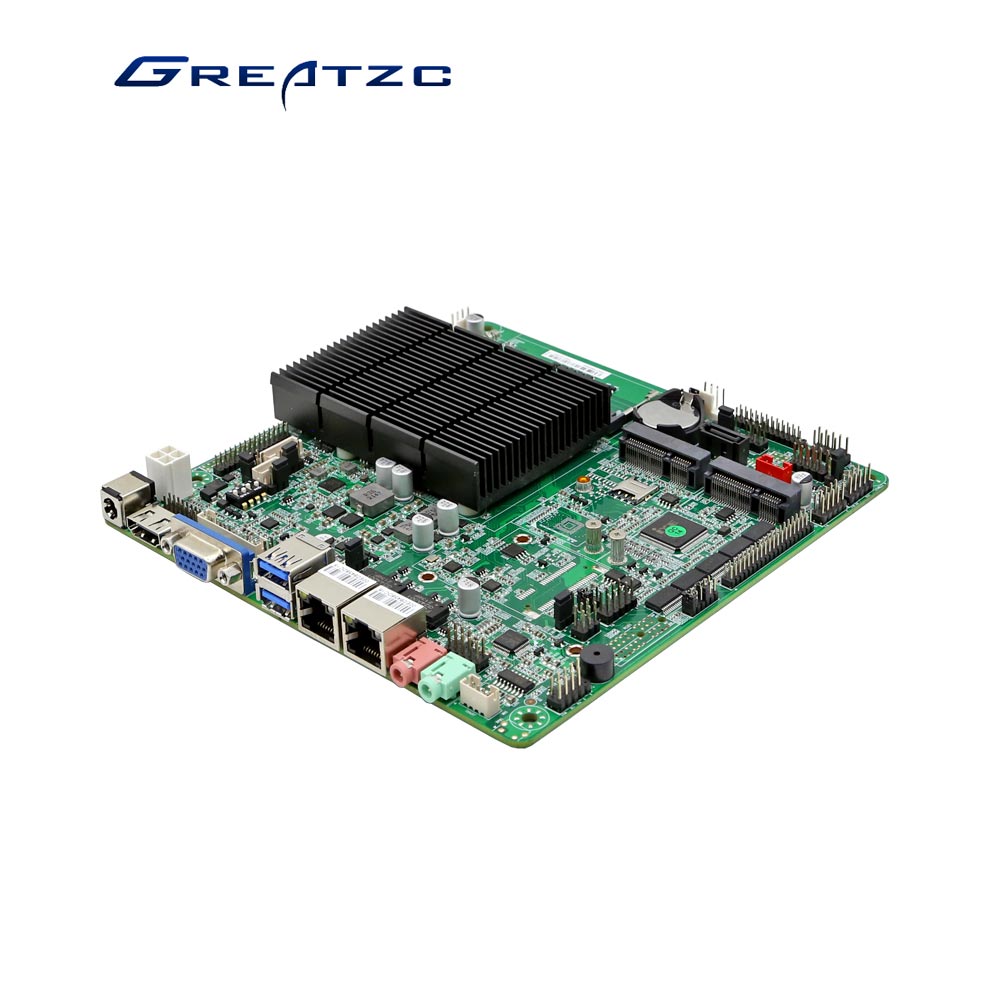

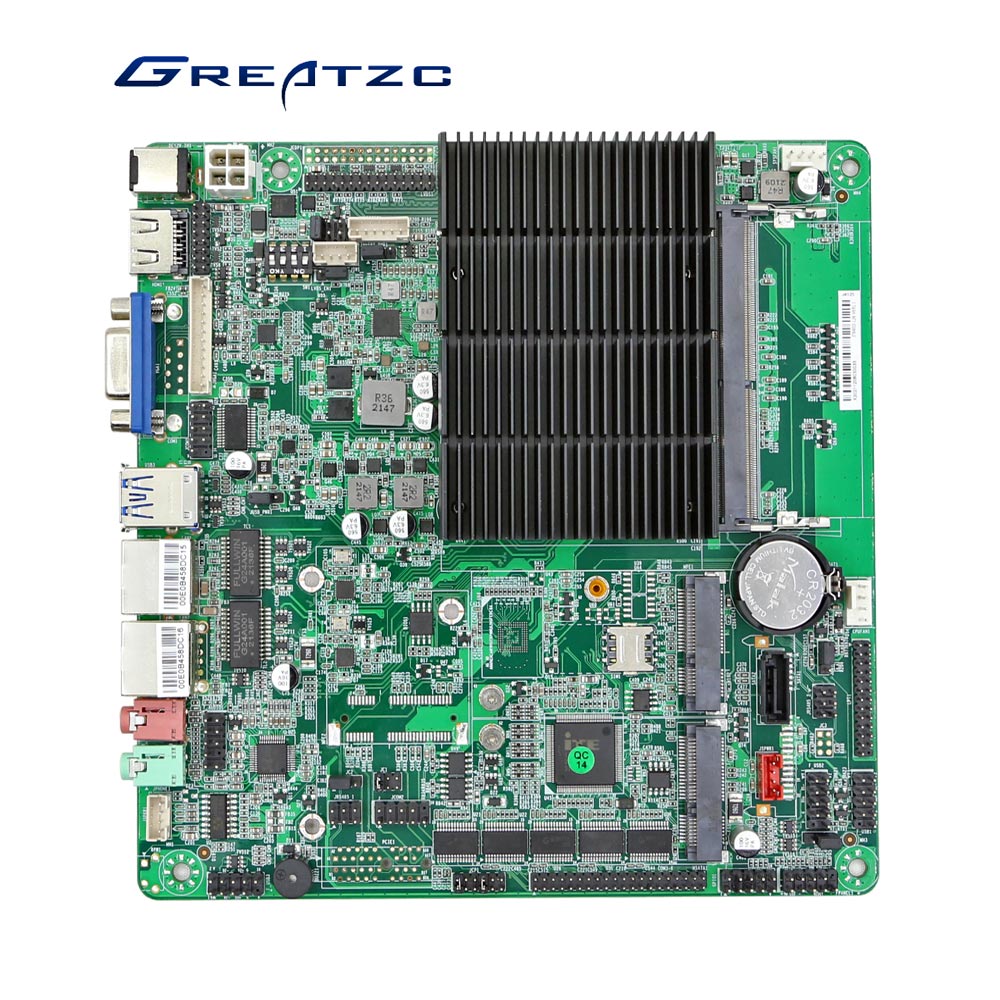

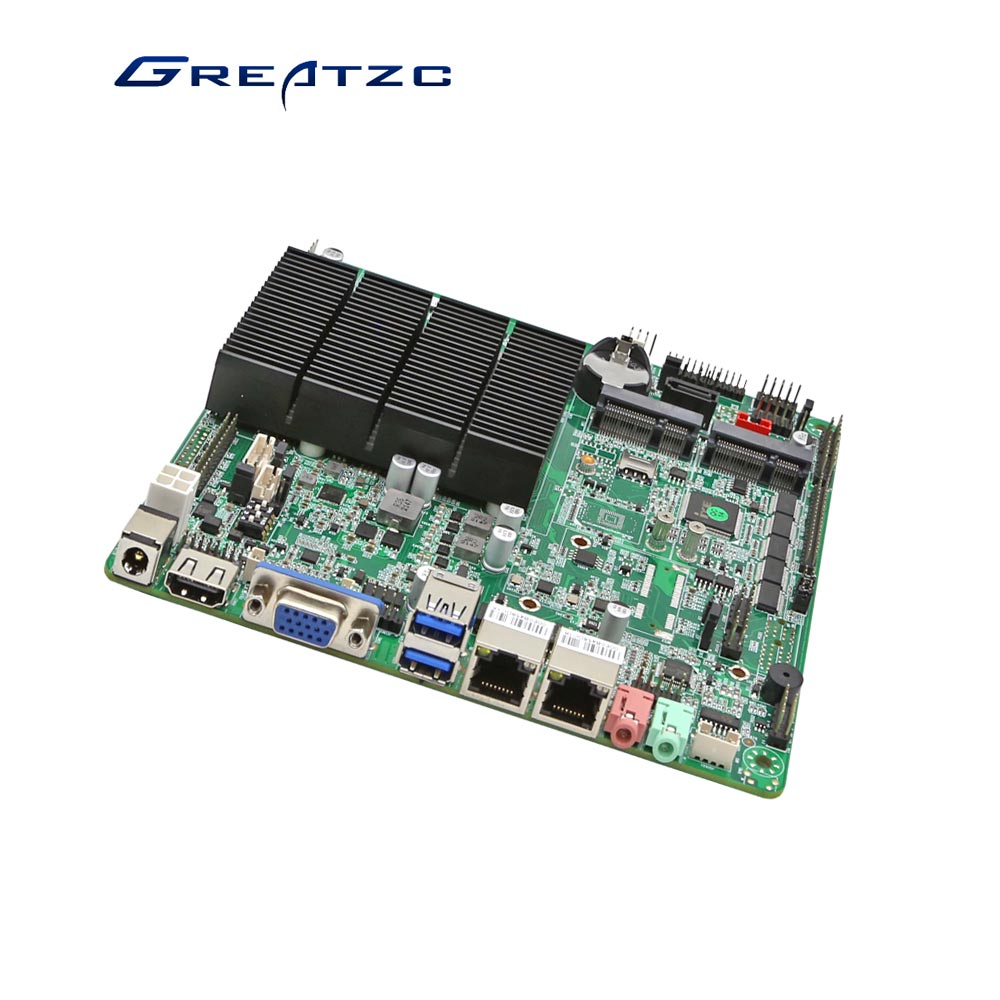

ZC-ITX40D-4125工控主板 詳細規(guī)格參數(shù)

處理器

集成Intel?Celeron J4125 2.0GHz 四核處理器 ,TDP 10W

可兼容Intel? Gemini Lake 全系列CPU

內  存

1* SODIMM插槽,支持單通道2400MHz DDR4內存,最大支持8GB（默認）

可板載LPDDR4 4G/8G內存（可選）

顯  示

集成Intel?UHD Graphics 600核心顯卡

1* VGA接口，1*HDMI接口，1*LVDS或eDP接口（默認為LVDS）

支持VGA、HDMI、LVDS或eDP同步/異步三顯

網  絡

1* Realtek RTL8111H千兆網卡（2個網絡可選），支持網絡喚醒/PXE

存  儲

1* 7pin SATA3.0硬盤接口,傳輸速率達6Gbps

1* 2.5寸硬盤接口（可選，和7pin SATA3.0接口二選一）

1* mSATA3.0插槽（長卡）

1* 板載64GB或128GB eMMC（可選）

音  頻

板載ALC888/ALC662 6聲道高保真音頻控制器，支持MIC/Line-out，功放（支持2歐5W雙聲道）

擴展插槽

1* Mini-PCIe插槽（半卡和長卡都支持），支持WIFI/4G模塊（可選4G，需要支持4G要做硬件調整）

1* Mini-PCIe插槽（半卡，可選），支持WIFI模塊

1* PCIe x1 SLOT插槽（和半卡Mini-PCIe二選一，可選）

背板I/O接口

1* HDMI顯示接口

1* VGA顯示接口

2* USB 2.0接口（當此2個USB2.0有效時，內置只能支持4個USB2.0）

2* USB3.0 接口

1* RJ-45 千兆網絡接口（其中LAN2與USB2.0為二選一）

1* Line out接口(綠色)、1* MIC接口(紅色)

1* 12V DC電源輸入接口

內置I/O接口

1* JHDMI接口 2*8Pin（可選）

1* JVGA接口 1*12Pin（與DB15同信號）

1* LVDS接口 2*15pin,支持雙通道24bit（和eDP二選一，默認）

1* 屏背光供電接口 1*6pin

1* eDP接口 2*15pin（和LVDS二選一，可選）

6* USB 2.0接口 2*5Pin（當支持單網時，支持4個USB2.0；當需要支持4G時，其中1個USB2.0接口無效）

1* 前置音頻接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（COM1~2支持RS485，COM1/2第9P帶電，可選支持4個485）

1* LPT接口

1* 4pin ATX電源接口

1* 硬盤供電接口

1* 前面板開關按鈕和指示燈接口 2*5Pin

風扇接口

無風扇散熱設計，預留1*4pin CPU風扇接口，預留1*4pin系統(tǒng)風扇接口

GPIO

支持4路輸入輸出GPIO

BIOS

64Mb Flash ROM

看門狗

支持硬件復位功能(256級，0~255秒)

操作系統(tǒng)

Windows 10/Linux

電源類型

采用DC 12V電源供電

工作溫度

60℃～-10℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

170mm x 170mm
